La norme NF EN 795
La norme NF EN 795 : 2012 établit les critères de performance et les méthodes d’essai associées pour les dispositifs d’ancrage anti-chute destinés à un seul utilisateur. En ce qui concerne les lignes de vie, la TS 16415 spécifie les tests pour valider l’utilisation de la ligne de vie par plusieurs personnes.
Ces dispositifs d’ancrage comprennent des points fixes ou mobiles, conçus pour relier les éléments d’un système de protection individuelle contre les chutes conformément à la NF EN 363. Elle précise également les exigences en matière de marquage et d’utilisation, tout en fournissant des recommandations pour l’installation et l’inspection régulière.
Les différentes catégories de points d'ancrage
La norme NF EN 795 classe les points d’ancrage en cinq catégories distinctes :
- La classe A regroupe les ancrages fixes.
- La classe B comprend les ancrages mobiles.
- La classe C est dédiée aux ancrages de ligne de vie horizontale en câble.
- La classe D est spécifique aux ancrages de ligne de vie horizontale en rail.
- La classe E concerne exclusivement les ancrages corps morts.
À l’intérieur de ces catégories, des subdivisions peuvent exister. Par exemple, la classe A se subdivise en deux sous-catégories : A1 pour les ancrages fixes adaptés aux surfaces verticales, horizontales et inclinées (murs, colonnes) et A2 pour les ancrages fixes destinés aux toits inclinés.
Il est important de noter que la norme EN 795 régule les pratiques professionnelles. Pour l’alpinisme et l’escalade pratiqués à des fins récréatives, la norme équivalente est l’EN 566.
Renseignements concernant les changements introduits par la révision récente de la norme NF EN 795:2012 | février 2016
Les principales évolutions de la NF EN 795:2012 FEV 2016 par rapport aux éditions antérieures incluent :
- Les directives concernant les instructions d’installation devant être fournies par le fabricant.
- Les recommandations sur la documentation à fournir après une installation.
- Les recommandations pour l’inspection régulière.
Dans cette révision récente de la norme NF EN 795:2012 FEV 2016, les instructions relatives à l’installation à être fournies par le fabricant doivent inclure spécifiquement :
- La nécessité que les dispositifs d’ancrage tels que les lignes de vie et les points d’ancrage soient installés par des individus ou des entités possédant les compétences requises.
- La vérification adéquate de l’installation, soit par le biais de calculs appropriés, soit par des tests.
- La spécification par le fabricant de la charge que la structure et les ancrages structurels doivent supporter lors de l’installation.
- La mise en place d’un marquage supplémentaire à proximité si le marquage du dispositif d’ancrage n’est pas accessible après l’installation.
- La prise en compte de la flèche de la ligne de vie dans diverses conditions d’utilisation, notamment en tenant compte du facteur de chute ou de son utilisation comme ligne de retenue.
- L’installation des lignes de vie de manière à éviter tout contact du support d’assurage avec des arêtes vives ou d’autres éléments potentiellement dommageables en cas d’arrêt de chute.
La définition de l’angle maximal auquel le support d’assurage est autorisé à pénétrer ou sortir dans des supports intermédiaires ou des ancres d’angle.

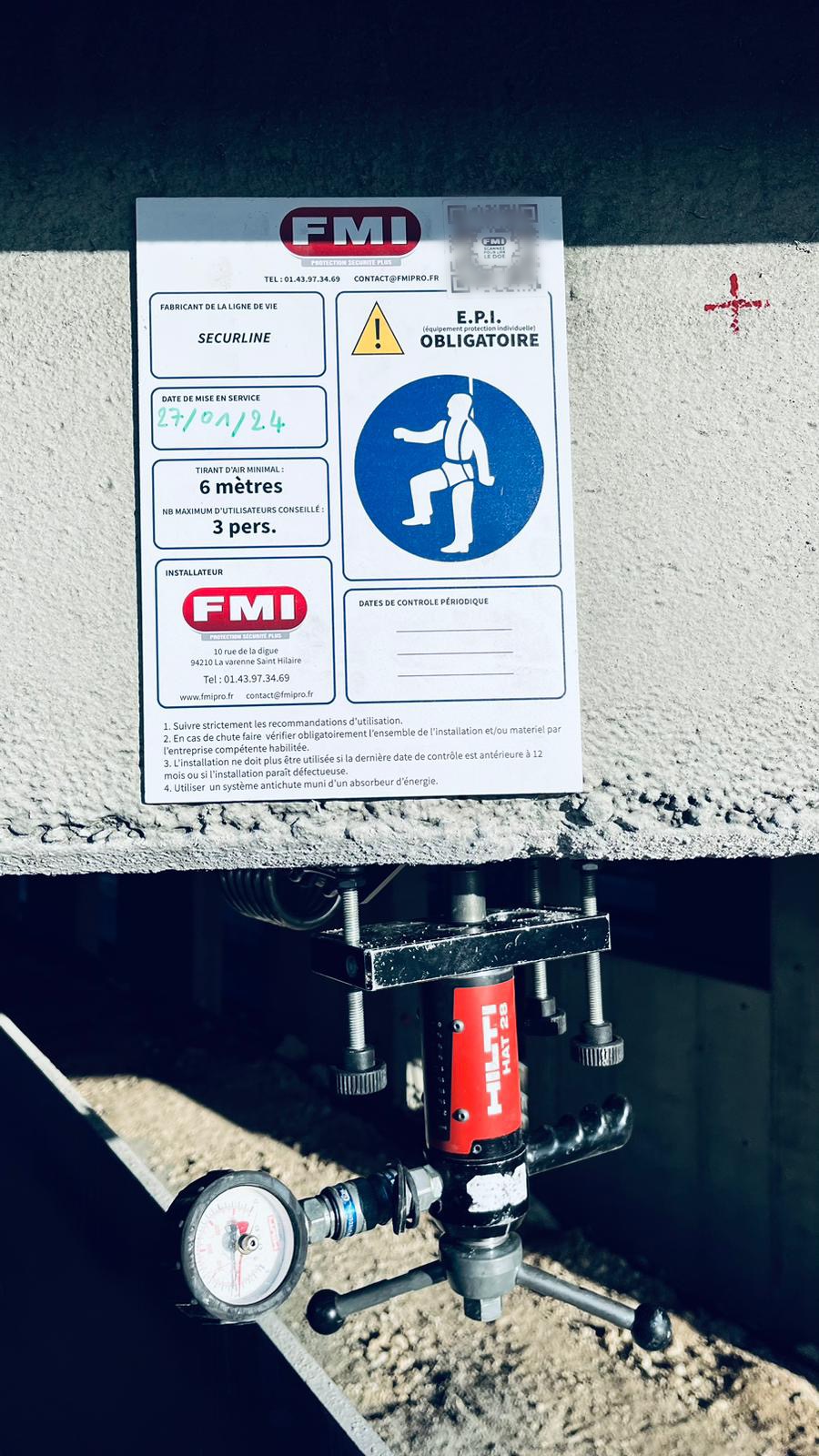

Documents requis suite à l'installation de dispositifs de sécurité en hauteur
La norme NF EN 795:2012 FEV 2016 propose également des lignes directrices concernant la documentation requise après l’installation.
Le dossier des ouvrages exécutés (DOE) constitue la preuve que l’installation de la ligne de vie ou du point d’ancrage a été réalisée conformément aux normes et aux instructions du fabricant. Cet enregistrement est essentiel pour effectuer les vérifications périodiques, et par conséquent, une copie du DOE doit être conservée dans le bâtiment.
Le DOE devrait comprendre les éléments suivants :
- L’adresse et l’emplacement précis de l’installation (nom du bâtiment, etc.).
- Les coordonnées de l’entreprise qui a effectué l’installation.
- Les noms des personnes responsables de l’installation (chef d’équipe et chargé d’affaires).
- Les détails du produit installé (fabricant du dispositif d’ancrage, type, modèle/référence).
- Les spécifications des fixations utilisées (marque et modèle).
- Un schéma d’installation détaillé, par exemple, une vue aérienne de la toiture indiquant l’emplacement des lignes de vie ou des potelets d’ancrage. Ce schéma doit être affiché près de l’accès à la zone sécurisée.
Dans le DOE, une déclaration signée par l’installateur doit attester que :
- Les points d’ancrage ou les lignes de vie ont été installés conformément aux instructions du fabricant.
- Ils sont conformes au plan.
- Ils ont été fixés sur le support spécifié.
- Ils ont été montés selon les spécifications requises (nombre de boulons, matériaux appropriés, position correcte, etc.).
- Ils ont été mis en service conformément aux recommandations du fabricant.
- Des photographies ou une documentation appropriée ont été fournies, en particulier lorsque les fixations et le support sous-jacent ne sont plus visibles une fois l’installation terminée.
Il est recommandé de numéroter les dispositifs d’ancrage lorsque plusieurs doivent être photographiés pour identification, et d’intégrer cette numérotation dans les dossiers d’inspection et le plan au sol de la zone d’installation.

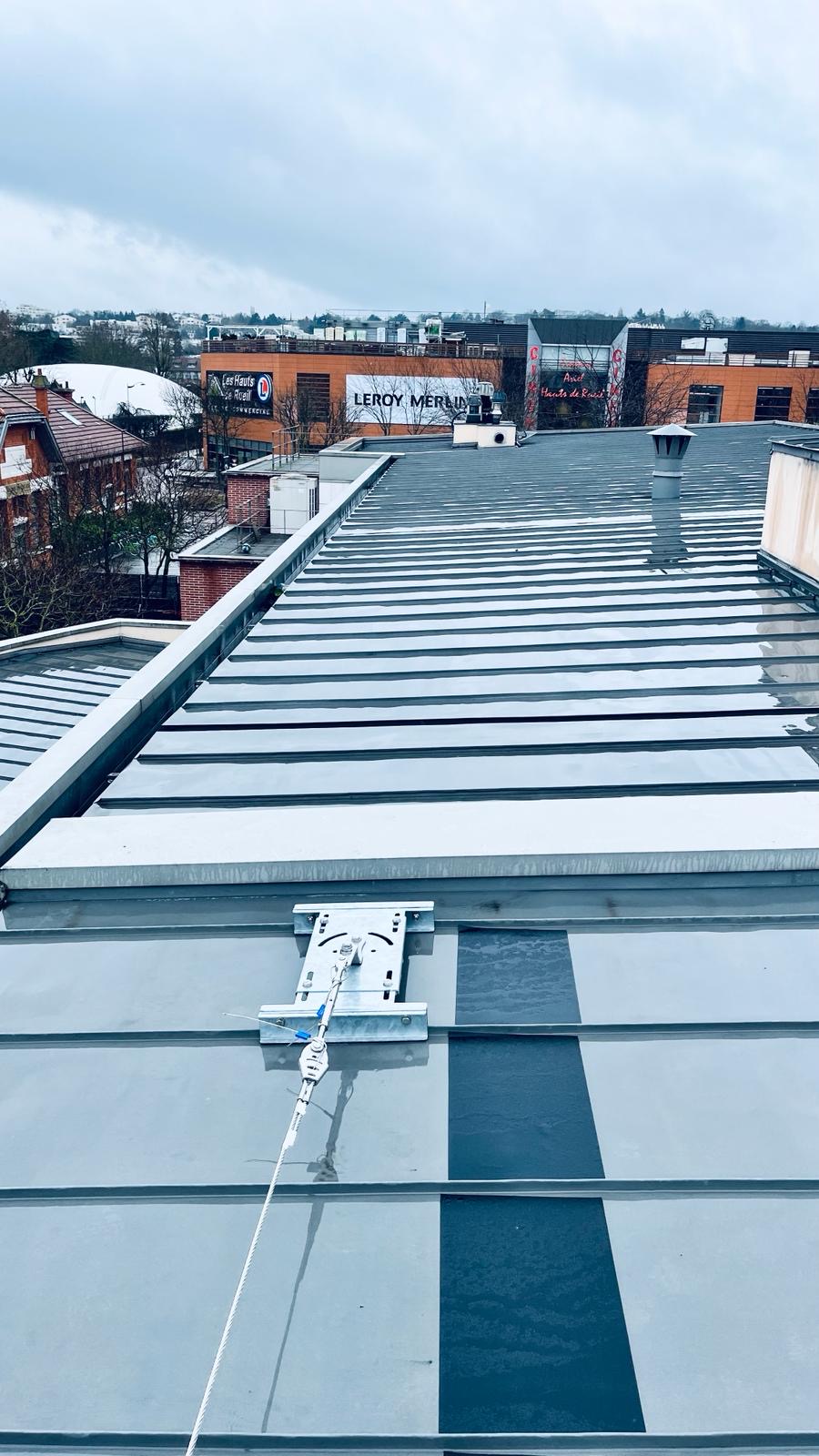

Directives relatives aux contrôles périodique des dispositifs de protection antichute
En ce qui concerne la vérification périodique, la norme NF EN 795:2012 FEV 2016 propose un exemple de procédure d’inspection régulière adaptée à chaque type d’installation contrôlée. La méthode d’inspection varie en fonction de plusieurs facteurs, notamment :
- La présence ou l’absence d’un DOE.
- La capacité ou l’incapacité à identifier le fabricant.
- L’accès ou le manque d’accès aux ancres structurelles.
En complément, voici des informations sur les modifications apportées par la nouvelle norme NF EN 795:2012 par rapport à la EN 795:1996.
Vous trouverez sur cette page des détails concernant les mises à jour de la norme pour les lignes de vie : la norme EN 795 de 2012 et la TS 16415 de 2013.
Cette norme spécifie notamment les tests nécessaires pour valider la résistance mécanique d’une ligne de vie, ainsi que pour déterminer la flèche et les charges transférées à la structure d’accueil.
Quels sont les éléments définis par la norme de sécurité contre les chutes EN 795 ?
La norme EN 795:2012 établit des directives pour une personne, définissant les essais mécaniques requis sur les ancrages de Type A, B, C, D et E. Pour les ancrages de Type C, les essais comprennent :
- Essais dynamiques sur la plus petite mono-portée (impact réalisé avec une masse de 100 kg) suivi de l’intégrité (après l’essai dynamique, une traction supplémentaire de 200 kg est appliquée pendant 3 minutes sous la masse).
- Essais similaires sur la plus grande mono-portée.
- Essais sur la grande portée (GP) d’un ensemble composé d’une GP et d’une petite portée (PP).
- Essais sur la PP d’un ensemble composé d’une GP et d’une PP.
- Essais sur la PP d’un ensemble comprenant une GP, une PP et un angle, suivi d’une PP.
- Essais sur la GP d’un ensemble comprenant une GP, une PP et un angle, suivi d’une PP.
- Essais sur un passant intermédiaire.
- Essais sur un angle à 90° vers l’intérieur.
- Essais sur un angle à 90° vers l’extérieur.
De plus, un essai statique à 1200 DaN est effectué pendant 3 minutes sur toutes les configurations précédentes, suivis de tests de corrosion sur 3 semaines, de validation logicielle (avec une tolérance de +/- 20 % par rapport aux tests dynamiques) et de vérification de la documentation, des fiches techniques et des plans de fabrication.
Les tests pour une utilisation par plusieurs personnes sur une ligne de vie sont spécifiés dans la TS 16415:2013, incluant des essais dynamiques, d’intégrité et statiques supplémentaires pour différentes configurations et charges.
Les principaux changements apportés par la norme EN 795:2012 incluent :
- La norme relative aux lignes de vie est définie uniquement pour une personne, étant donné que la ligne de vie est considérée comme un Équipement de Protection Individuelle (EPI).
- La spécification des tests pour plusieurs utilisateurs dans la TS 16415.
- La clarification des configurations en fonction des GP et des PP.
- Le remplacement des termes de Classe par Type.
- L’exigence que tous les composants de la ligne de vie soient démontables.
- L’interdiction des serre-câbles en U.
- Le respect des « énergies d’impact » avec une simulation de chute pour chaque personne représentée par l’équivalent d’une masse de 100 kg, les masses des premiers tests étant laissées en suspension sur le câble.
La maintenance, l’entretien, et le contrôle des systèmes antichute sont les piliers d’une sécurité optimale en hauteur. En investissant dans ces pratiques, les professionnels démontrent leur engagement envers la sécurité de leurs équipes. Avec une attention particulière aux normes, à la réactivité des interventions, et grâce à l’expertise de Cality, les travailleurs en hauteur peuvent évoluer en toute confiance dans un environnement sécurisé.
